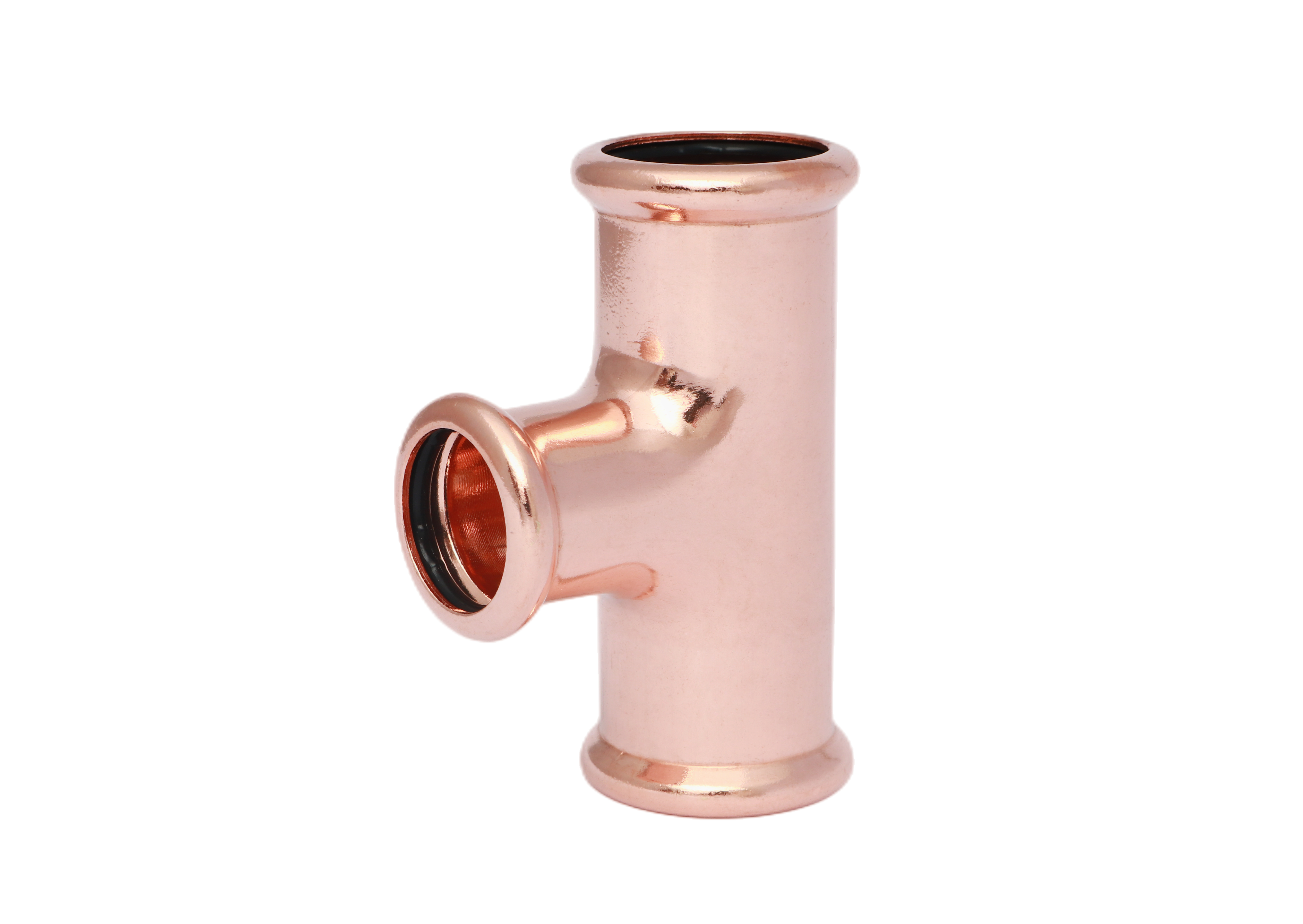

تجهيزات ضغط نحاسية ذات ملف تعريفي M – تقاطع تنازلي

نظرة عامة

تُعَدُّ وصلات النحاس المضغوطة نظام اتصال ميكانيكي متقدم تم تطويره للبنية التحتية الحديثة لأنابيب التوصيل، وهي توفر بديلاً موثوقًا عن الوصلات التقليدية الملحومة أو المبرَّدة. وقد صُمِّم هذا النظام لتحسين كفاءة التركيب مع الحفاظ على معايير عالية من السلامة والمتانة وأداء الإغلاق في مجموعة واسعة من التطبيقات الهندسية.

ويتكوَّن جوهر هذه التكنولوجيا من جسم وصلة مصنوع بدقة عالية ومزوَّد بعنصر إغلاق مطاطي مرن، عادةً ما يكون حلقة O مصنوعة من مادة EPDM. وخلال عملية التركيب، تُطبَّق أداة ضغط متخصصة ضغطًا شعاعيًّا خاضعًا للتحكم على الوصلة. وتؤدي هذه العملية إلى تشويه دائم للهيكل المعدني المحيط بأنبوب النحاس المُدخل، مما يكوِّن قفلًا ميكانيكيًّا آمنًا، وفي الوقت نفسه يفعِّل سطح الإغلاق. والنتيجة هي وصلة متسقة ومقاومة للضغط وخالية تمامًا من التسريب.

من منظور النظام، فإن وصلات النحاس المضغوطة تُبسِّط العملية الكاملة للتثبيت. وباستبعاد الحاجة إلى طرق الربط المعتمدة على الحرارة، فإنها تزيل التعقيد المرتبط باللحام، بما في ذلك احتياطات السلامة من الحرائق، ومتطلبات التهوية، والقيود المفروضة على التصاريح. وهذا يسمح بتنفيذ أعمال التركيب في البيئات التي تُمنع فيها أو تُقيَّد فيها عمليات اللهب المكشوف، مما يوسع نطاق الاستخدام بشكل كبير عبر مواقع العمل المختلفة.

وتُطبَّق هذه التكنولوجيا على نطاق واسع في أنظمة المياه الصالحة للشرب، لضمان توزيع آمن وصحي للمياه في المباني السكنية والتجارية. كما تُستخدم في أنظمة التدفئة الهيدرونية التي تتطلب انتقالاً حرارياً مستقراً، وكذلك في شبكات المياه المبردة ضمن أنظمة التكييف والتهوية والتبريد (HVAC) التي تحتاج إلى أداءٍ موثوقٍ على المدى الطويل. علاوةً على ذلك، تستفيد أنظمة الهواء المضغوط من الختم المحكم ضد التسرب والمقاومة الاهتزازية التي توفرها وصلات الضغط.

وتتمثل ميزة رئيسية أخرى في كفاءة التركيب. وبما أن كل وصلة يمكن إنجازها في غضون ثوانٍ معدودة، فإن الجداول الزمنية للمشاريع تُختصر بشكل كبير، وتقل احتياجات العمالة. وعند دمج هذه الميزة مع مقاومة التآكل، والطول الكبير لفترة الخدمة، واحتياجات الصيانة الدنيا، فإن وصلات النحاس المُضغوطة توفر حلاً فعّالاً للغاية من حيث التكلفة لتصميم أنظمة الأنابيب الحديثة وبنائها.

الميزات الرئيسية والفوائد

وقد صُممت أنظمة وصلات النحاس المُضغوطة لتوفير توازن عالي الأداء بين السرعة والسلامة والموثوقية والكفاءة من حيث التكلفة في تركيبات أنظمة الأنابيب الحديثة. ويدعم هيكلها الهندسي تحقيق نتائج متسقة عبر مجموعة واسعة من بيئات البناء.

ميزة سرعة التركيب
من أبرز الميزات التي يتمتع بها هذا النظام عملية التركيب السريعة للغاية؛ حيث يمكن الانتهاء من تركيب كل وصلة في غضون ١٠ ثوانٍ أو أقل عند استخدام أداة ضغط متوافقة. وتؤدي هذه الطريقة السريعة للتوصيل إلى خفض وقت العمالة المطلوب في الموقع بشكل كبير، وتحسين كفاءة سير العمل، وإمكانية تركيب أنظمة الأنابيب الكبيرة ضمن جداول زمنية أقصر للمشاريع. ونتيجةً لذلك، يرتفع إنتاجية الإنشاءات العامة ارتفاعاً ملحوظاً.

تحسين ظروف السلامة
يعمل هذا النظام دون الحاجة إلى ألسنة اللهب المكشوفة أو اللحام بالقصدير أو اللحام بالنحاس الأصفر. وبما أن العملية لا تتطلب أي حرارة، فلا يلزم الحصول على تصاريح العمل الساخن، مما يقلل من الإجراءات الإدارية والمخاطر المرتبطة بالسلامة. ويجعل ذلك النظام مناسباً بصفة خاصة للبيئات الحساسة مثل المستشفيات والمدارس والفنادق والمباني المكتبية والمساكن المأهولة، حيث تُعد الوقاية من الحرائق أمراً حاسماً.

أداء إغلاق موثوق
يُشكِّل كل اتصال ضاغط رابطة ميكانيكية دائمة بين التوصيلة وأنبوب النحاس. وقد صُمِّم الوصل ليقاوم الاهتزاز وتقلبات الضغط الداخلي والتمدد الحراري. ويضمن ذلك استقراراً طويلاً الأمد في الإحكام، ويقلل من خطر التسرب إلى أدنى حدٍّ ممكن، ما يسهم في إنشاء نظام أنابيب أكثر متانةً وخالٍ من الحاجة إلى الصيانة.

التوافق المادي والقياسي
تتوافق توصيلات النحاس الضاغطة مع أنابيب النحاس الصلبة (المُدرَّجة) والمطاع (المُنقَّعة). وهي متوافقة مع المعايير الدولية المعترف بها مثل ASTM B88 وEN 1057، مما يضمن جودةً متسقةً ودقةً أبعاديةً وتوافقاً نظامياً عبر مختلف التطبيقات.

الفوائد المتعلقة بخفض التكاليف
وبإلغاء متطلبات العمل الحراري وتقليل وقت التركيب، يخفض النظام تكاليف العمالة والنفقات المشروعية بشكل كبير. كما يقلل من متطلبات التأمين ويحد من فترات التوقف عن التشغيل، ما يجعله حلاً فعّالاً جداً من حيث التكلفة للمشاريع الحديثة في مجالات البناء والهندسة.

المواصفات الفنية

دليل التركيب

إجراء تركيب التوصيلات النحاسية بالضغط (دليل التنفيذ الميداني)

لضمان اتصال آمن ومتين وخالٍ من التسربات، يجب تركيب التوصيلات النحاسية بالضغط وفق إجراء ميداني دقيق. ويساعد هذا التدفق المنظم في الحفاظ على جودة التركيب المتسقة عبر أنظمة السباكة وتكييف الهواء.

المرحلة ١: تحضير الأنبوب

عملية القص
ابدأ بقص الأنبوب النحاسي باستخدام قاطع أنابيب احترافي. ويجب أن يكون القص نظيفًا ومستقيمًا وعموديًّا على محور الأنبوب. فهذا الشكل الهندسي السليم في هذه المرحلة يضمن المحاذاة الصحيحة وتماسكًا مثاليًّا عند سطح الختم داخل التوصيلة.

إزالة الحواف الحادة وتجهيز السطح
بعد القص، أزل جميع الحواف الحادة من الداخل والخارج. فهذا يمنع تلف حلقة الختم المطاطية ويضمن إدخال الأنبوب بسلاسة. ويجب أن يكون طرف الأنبوب نظيفًا ومتجانسًا وخاليًا تمامًا من أي حواف معدنية حادة أو شوائب.

المرحلة ٢: إعداد وضعية التثبيت

تحديد عمق الإدخال
قم بقياس العمق المطلوب لإدخال الأنبوب ووضع علامة واضحة عليه على سطح الأنبوب. ويضمن هذا المرجع البصري أن الأنبوب مُدخل بالكامل داخل التوصيلة قبل بدء عملية الضغط.

إدخال الأنبوب
أدخل الأنبوب النحاسي في التوصيلة حتى يصل إلى الحد الداخلي المحدد. ويضمن الإدخال الكامل محاذاةً صحيحة مع منطقة الإغلاق، ويُعدّ المفصل للانضغاط.

المرحلة الثالثة: تنفيذ عملية الضغط

تطبيق أداة الضغط
ضع فكي أداة الضغط بدقة حول جسم التوصيلة. وتأكد من المحاذاة الصحيحة لتفادي توزيع غير متساوٍ للقوة.

تشغيل عملية الضغط
شغّل الأداة لتطبيق ضغط شعاعي خاضع للتحكم. وتتعرّض التوصيلة لتشوه دائم حول الأنبوب، ما يشكّل قفلًا ميكانيكيًّا قويًّا، بينما ينضغط العنصر الداخلي المغلق ليكوّن مفصلًا محكمًا ومستقرًّا.

المرحلة الرابعة: التأكيد على الجودة

الفحص النهائي
بعد الضغط، تحقق بعناية من التوصيل. وتشمل معظم التوصيلات ملفًّا تشويهيًّا مدمجًا يُظهر بصريًّا اكتمال عملية الضغط. وتضمن هذه الخطوة سلامة التركيب، وتؤكد أن النظام جاهز للتشغيل.

يؤمِن هذا الإجراء المنظَّم موثوقية عالية في التركيب، والسلامة، والأداء طويل الأمد في جميع تطبيقات توصيلات النحاس بالضغط.
